單體系列

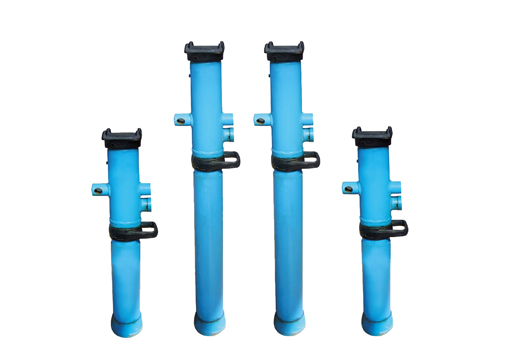

內注式單體液壓支柱
其特點是自身帶泵及油，支設時用手搖把搖動就能快速升柱，降柱時不排出工作液，可較好地保護工作環境，且使用方便、管理靈活、裝備簡單，不需要配置乳化液泵站和管路系統。
DN型支柱現有13種高度不同的規格，分別適用于0.6~3.5米的煤層厚度。
DN型支柱現有13種高度不同的規格，分別適用于0.6~3.5米的煤層厚度。
DN(06~18)-250/80型
技術參數 執行標準：MT112.1-2006
|
項目 |
單位 |
規格 | |||||||
|
DN06 |
DN08 |
DN10 |
DN12 |
DN14 |
DN16 |
DN18 | |||
|
最大高度 |
mm |
650 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 | |
|
最小高度 |
mm |
510 |
590 |
720 |
870 |
1000 |
1100 |
1250 | |
|
工作行程 |
mm |
140 |
210 |
280 |
330 |
400 |
500 |
550 | |
|
缸徑 |
mm |
80 | |||||||
|
額定 工作阻力 |
KN |
250 | |||||||
|
額定 工作液壓 |
MPa |
50 | |||||||
|
初撐力 |
KN |
>50 |
>70 | ||||||
|
初撐時手把操作力矩 |
N.m |
<200 | |||||||
|
空載時手把搖動一次活柱升高值 |
mm |
≥12 |
≥20 | ||||||
DN(20/22)-300/90 DN(25-28)-250/90 DN(31.5-35)-160/90型
技術參數 執行標準：MT112.1-2006
|
項目 |
單位 |
規格 | |||||
|
DN20 |
DN22 |
DN25 |
DN28 |
DN31.5 |
DN35 | ||
|
最大高度 |
mm |
2000 |
2200 |
2500 |
2800 |
3150 |
3500 |
|
最小高度 |
mm |
1360 |
1540 |
1800 |
2100 |
2450 |
2800 |
|
工作行程 |
mm |
640 |
700 | ||||
|
缸徑 |
mm |
90 | |||||
|
額定工作阻力 |
KN |
300 |
250 |
160 | |||
|
額定工作液壓 |
MPa |
46.3 |
39 |
25.1 | |||
|
初撐力 |
KN |
68.7-78.5 | |||||
|
初撐時手把操作力矩 |
N.m |
<200 | |||||
|
空載時手把搖動一次活柱升高值 |
mm |
≥20 | |||||
DW06-22)-300/100(T)特性單體液壓支柱
適宜煤層在2.2米以下工作面，其特點為：
1、頂部注液，更利于排盡支柱內腔空氣；
2、去掉了普通單體液壓支柱的活塞和活柱筒之間的密封泄露點；
3、去掉了柱頭，密封結構簡單，動作靈活，使用可靠，維護方便；
4、行程比普通單體液壓支柱加長，從而減少所需單體液壓支柱的規格，節約煤礦開采成本。
技術參數 執行標準;MT112.1-2006
|
項目 |
額定工作阻力 |
額定工作液壓 |
初撐力 |
泵站壓力 |
最大高度 |
最小高度 |
行程 |
使用工作液 |
底座面積 |
|
單位 |
KN |
Mpa |
KN |
Mpa |
mm |
mm |
mm |
含M10乳化油（或MDT乳化油）1%-2%的乳化液 |
cm2 |
|
DW06 |
300 |
38.2 |
118~157 |
15~20 |
600 |
380 |
220 |
165 | |
|
DW08 |
800 |
490 |
310 | ||||||
|
DW10 |
1000 |
595 |
405 | ||||||
|
DW12 |
1200 |
700 |
500 | ||||||
|
DW14 |
1400 |
810 |
590 | ||||||
|
DW16 |
1600 |
920 |
680 | ||||||
|
DW18 |
1800 |
1035 |
765 | ||||||
|
DW20 |
2000 |
1150 |
850 | ||||||
|
DW22 |
2200 |
1260 |
940 |
